پیچ هوشمند کنترل کششی TC Bolt جهت اتصال اصطکاکی

پیچ‌های کنترل کششی (یا تی سی بولت) نوعی از پیچ هوشمند پیشرفته شش‌گوش سازه‌ای هستند و با داشتن عملکردی دقیق باعث ساده‌تر شدن نحوه بستن پیچ و افزایش سرعت نصب اتصالات شده است. TCB معمولاً از پیچ‌هایی با گرید ۱۰٫۹ یا بالاتر ساخته می‌شود و امکان نصب و بازرسی پیچ را تا حد زیادی آسان می‌کند. مفهوم TCB بسیار ساده و غیر پیچیده است که نیاز به ایجاد پیش‌تنیدگی مناسب در یک اتصال را به‌طور کامل از بین می‌برد. زيرا ديگر نياز به تکنیک‌های پيشرفته جهت نصب و ابزارهای كنترلی نيروی گشتاور پيچ نمی‌باشد. این گروه از پیچ‌ها معمولاً طبق استاندارد EN 14399-1:2005 و EN 14399-10:2009 ساخته و عرضه می‌شوند. اتصالات ایجاد شده با TCB نیز طبق استاندارد EN 14399-2:2005 تست و طبق استاندارد EN 14399-1 گواهی تاییدیه می‌گیرند.

آچارهای برقی TCB ابزارهایی مقاوم هستند که نیاز به کالیبره کردن ندارد.

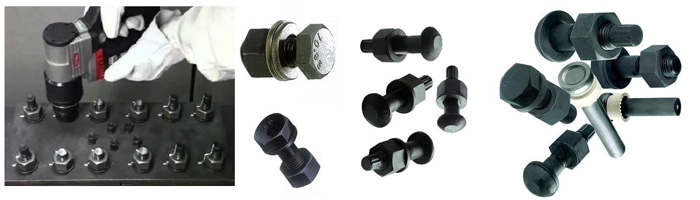

پیچ هوشمند

پیچ هوشمند تی سی بولت

فرایند نصب پیچ هوشمند

  1.  پیچ را درون محل خود قرار دهید (بدیهی است که واشر زیر مهره و در تماس با سطح واشری مهره قرار می‌گیرد). اگر از دو واشر استفاده می‌کنید دقت شود که واشر زیر سر (کله) پیچ به گونه‌ای قرار داده شود که لبه مایل واشر به سمت سر پیچ باشد.
  2. غلاف داخلی آچار برقی مخصوص را روی انتهای پیچ قرار داده و غلاف بیرونی آن را نیز با فشار كم روی مهره قرار دهید. قبل از سفت کردن پیچ مطمئن شوید که هر دو غلاف داخلی و بیرونی آچار برقی کاملاً در جای خود قرارگرفته باشند.
  3. آچار را روشن كنید. غلاف بیرونی درجهت عقربه‌های ساعت می‌چرخد و مهره را سفت می‌کند. وقتی پیش‌تنیدگی مناسب در پیچ به وجود بیاید غلاف بیرونی از حرکت می‌ایستد. غلاف داخلی برخلاف جهت حرکت عقربه‌های ساعت به چرخش درآمده تا قسمت انتهای پیچ بریده شود.
  4. زمانی كه انتهای پیچ جدا شد، آچار برقی را خاموش كرده و آن را از روی مهره برمی‌داریم. انتهای بریده‌شده پیچ هنوز در غلاف داخلی قرار دارد. اهرم آچار را فشار داده تا قسمت بریده‌شده پیچ كه داخل غلاف درونی آچار قرارگرفته است خارج گردد.





مزایا:

  • تضمين نيروي كنترل شده تنش در چفت و بست ها
  • بازرسی چشمی
  • پیچ‌های فولادی گرید بالا و پیش‌تنیدگی افزایش‌یافته امکان استفاده از پیچ‌هایی با قطر کوچکتر را فراهم می‌کند
  • امکان استفاده تحت نیروهای کششی و برشی
  • عدم لقی در لرزش-بدون نیاز به سفت کردن مهره
  • عدم وجود نگراني از آزاد و باز ماندن پيچ
  • نصب آسان پيچ به وسيله آچار برقي
  • نصب یک نفره بدون نياز به متخصص ماهر
  • صرفه جويي در هزينه ها با كاهش قابل توجه در زمان و نيروي كار مورد نياز براي نصب پيچ
  • محرز شدن تكميل عمليات نصب با جدا شدن انتهاي پيچ
  • کاهش خطر سندروم لرزش دست-بازو (HAVS)



مشخصات پیچ هوشمند تی سی بولت



مشخصات مهره های تی سی بولت

واشرها



منبع: www.metoconsult.com
